Для эксплуатации автомобиля в условиях недостаточной видимости необходимо использовать специальные устройства — противотуманные фары или фонари. О том, что такое фара противотуманная, каких типов она бывает, как устроена и работает, и как правильно выбрать фару для автомобиля — читайте в этой статье.
Что такое противотуманная фара?
Фара противотуманная (ПТФ) — специальный автомобильный осветительный прибор, предназначенный для улучшения освещенности дороги в условиях недостаточной видимости. Данная фара применяется для улучшения видимости дороги и транспортного средства в условиях тумана, ливневого дождя, снегопада, пыльной бури и т.д.
ПТФ повышает безопасность движения на дорогах всех типов в наиболее сложных климатических условиях, поэтому автовладельцы часто устанавливают ее по собственной инициативе. Но прежде, чем выбрать и установить противотуманную фару, необходимо разобраться в существующих типах этих приборов, их конструкциях и особенностях эксплуатации.
Типы и конструкция противотуманных фар
Противотуманные фары можно разделить на группы по назначению и спектральному составу излучаемого света.
По назначению противотуманки бывают:
- Передние — для освещения дороги перед автомобилем, устанавливаются в передней части ТС;
- Задние — для улучшения видимости автомобиля, устанавливаются в задней части ТС.
Осветительные приборы, устанавливаемые в передней части авто, принято называть противотуманными фарами, так как они предназначены для улучшения характеристик освещенности дорожного полотна и улучшения условий видимости для водителя данного транспортного средства. Данные приборы выполняют те же функции, что и головной свет, но в условиях недостаточной видимости.
Прибор, устанавливаемый в задней части автомобиля, принято называть противотуманным фонарем, так как его основное назначение — улучшение видимости самого транспортного средства водителям движущихся позади автомобилей. Данные приборы выполняют те же функции, что и задние габаритные огни, но в условиях недостаточной видимости.
По спектральному составу света противотуманные фары и фонари бывают:

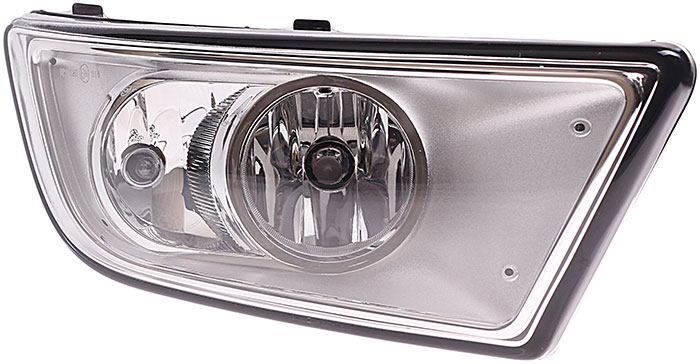

- Белые — оборудуются обычным прозрачным рассеивателем;
- Желтые — оборудуются рассеивателем желтого цвета;

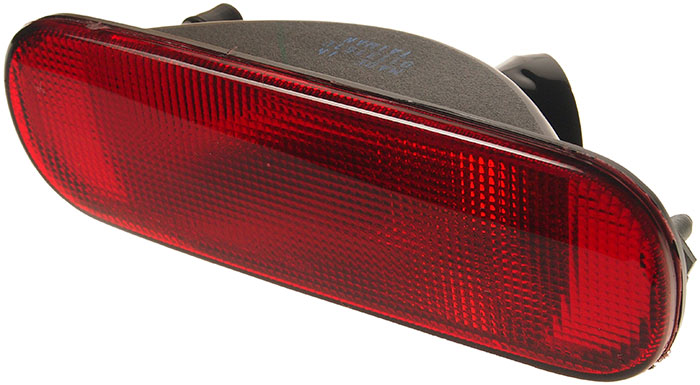

- Красные — только задние фонари, оборудуются рассеивателем красного цвета.
Особо отметим, что цвет ПТФ не влияет на качество освещения дороги во время тумана, однако влияет на восприятие дорожной обстановки водителем. Использование фар желтого цвета (а точнее — селективного желтого, в нем значительно ослаблена голубая часть спектра) обусловлено физиологическими особенностями нашего зрительного аппарата. Человеческий глаз наиболее восприимчив к желто-зеленому участку спектра, поэтому предметы желтого цвета и предметы, освещенные желтым светом, мы воспринимаем быстрее, лучше и четче прочих. Поэтому в свете желтой противотуманной фары предметы будут казаться более контрастными, что в ряде случаев повышает безопасность.
Однако принцип работы ПТФ заключен не в цвете ее рассеивателя, а в направлении и форме светового луча, и особенностях установки. Противотуманные фары имеют две ключевых особенности:
- Формирование светового пучка, направленного непосредственно над дорожным покрытием — пучок имеет четкую верхнюю границу и направлен вперед-вниз;
- Установка невысокого над дорожным покрытием, чем достигается освещение полотна под слоем тумана.
Таким образом, противотуманная фара светит не в сам туман, а непосредственно на дорожное полотно. Формирование направленного светового пучка предотвращает лишнее рассеивание света в тумане (на снежинках, каплях или пылинках), что и обеспечивает улучшение видимости дороги и дорожной обстановки.
Конструктивно ПТФ и фонари аналогичны фарам ближнего света. Их основу составляет корпус, внутри которого расположен рефлектор (отражатель) с лампой (или светодиодным излучателем), и закрытый прозрачным рассеивателем. Для обеспечения направленного светового потока, имеющего четкую верхнюю границу, используется рефлектор определенной формы, а лампа устанавливается не в самом фокусе рефлектора, а с некоторым смещением. При такой конструкции свет от лампы отражается верхней частью рефлектора вперед-вниз, поэтому световой пучок стелется над дорогой.
При этом противотуманные фары и фонари могут быть двух типов:
- Корпусные — оформляются в собственный корпус, могут устанавливаться на различные транспортные средства, в том числе и на те, которые не были оборудованы данным типом огней;
- Бескорпусные (встраиваемые) — имеют форму и конфигурацию для установки в штатные места, предусмотренные в конструкции транспортного средства.
Независимо от типа, все противотуманные фары и фонари изготавливаются и устанавливаются на транспортные средства в соответствии с действующими государственными стандартами.
ГОСТы и вопросы применения противотуманных фар
В нашей стране действует ряд норм, регулирующих производство, установку и эксплуатацию противотуманных фар и фонарей, основными являются два документа — ГОСТ 8769-75 и ГОСТ Р 41.48-2004 (Правила ЕЭК №48).
Согласно этим стандартам, противотуманные фары устанавливаются в следующих случаях:
- На легковых и грузовых автомобилях — факультативно (по желанию владельца транспортного средства);
- На туристических и горных автобусах — обязательно;
- На прицепах — использование противотуманных фар запрещено.
Количество ПТФ — две, они располагаются в передней части авто, на высоте не менее 250 и не более 800 мм от дорожного полотна, и не более 400 мм от крайних габаритных точек автомобиля. Причем противотуманные фары обязательно должны располагаться ниже фар ближнего света. Цвет — белый или желтый, но одинаковый для обеих фар.
Включение противотуманных фар должно быть независимым от включения фар ближнего и дальнего света, они могут выполнять функцию головного света в условиях недостаточной видимости.
Задний противотуманный фонарь устанавливается в следующих случаях:
- На ТС выпуска до 1 января 1991 года — допускается их отсутствие, если это не предусмотрено проектом;
- На ТС выпуска после 1 января 1991 года — обязательно наличие заднего противотуманного фонаря;
- На колесных тракторах — установка факультативна.
Количество фонарей — один либо два, они располагаются на задней части ТС на высоте не менее 250 и не более одного метра над уровнем дорожного покрытия, и не менее чем в 100 мм от сигнала остановки. Если фонарь только один, то его необходимо размещать с левой стороны. Для автомобилей повышенной проходимости разрешается монтаж противотуманных фонарей на высоте до 1200 мм. Цвет рассеивателя — красный. Фонарь должен включаться вместе с передними противотуманками, а их параллельное включение со стоп-сигналами категорически запрещено.
Согласно действующим правилам дорожного движения (пункт 19.4 ПДД РФ), ПТФ могут включаться только в условиях недостаточной видимости и в темное время суток вместе с основным головным светом, в дневное время они могут выступать в роли дневных ходовых огней. А задние противотуманные фонари согласно пункту 19.7 могут включаться лишь при недостаточной видимости (туман, снег, пылевая буря), а за подключение данного прибора к стоп-сигналам следует административное наказание.
Как выбрать противотуманную фару?
При покупке ПТФ и фонарей необходимо учитывать марку и модель автомобиля, особенности его конструкции, а также напряжение питания бортовой сети.
Если на автомобиле предусмотрена установка противотуманных фар или задних фонарей, то необходимо покупать те приборы, которые рекомендованы производителем транспортного средства. Если вы впервые производите установку фар, то следует выбирать те приборы, которые подойдут по размерам и напряжению питания. Дополнительно придется позаботиться о покупке проводов, реле, предохранителя и т.д.
При выборе противотуманок необходимо обращать внимание на их маркировку — данный тип фар маркируется буквой B, поэтому ее легко отличить от других. Также следует отдавать предпочтение тем световым приборам, соответствующим действующим ГОСТ (о чем опять же свидетельствует маркировка), в противном случае фары будут не просто бесполезны, но и опасны.
При монтаже и регулировке противотуманных фар необходимо учитывать указанные выше нормы стандартов, в противном случае автомобиль может не пройти техосмотр.
Регулировка противотуманных фар производится довольно просто. Необходимо поставить автомобиль на расстоянии 7,6-8 метров от вертикальной поверхности (экрана), и добиться того, чтобы верхняя граница светового пучка от фар была на 10 см ниже оси фар. Только в этом случае будет обеспечиваться нормальное освещение дорожного полотна в условиях недостаточной видимости.
При правильном выборе и монтаже противотуманных фар и фонарей вы будете подготовлены к любым погодным условиям.
