Клапан накачки шин 8114.00.00.000

Клапан накачки шин предназначен для накачки шин грузовых автомобилей. Может применяться для автотранспортных средств с давлением накачки шин 0,8...1,15 МПа.

Клапан накачки выпускается в 3-х исполнениях: 8114.00.00.000, 8114.00.00.000-10, 8114.00.00.000-20, которые отличаются диаметрами внутреннего отверстия хвостовика.

Схема

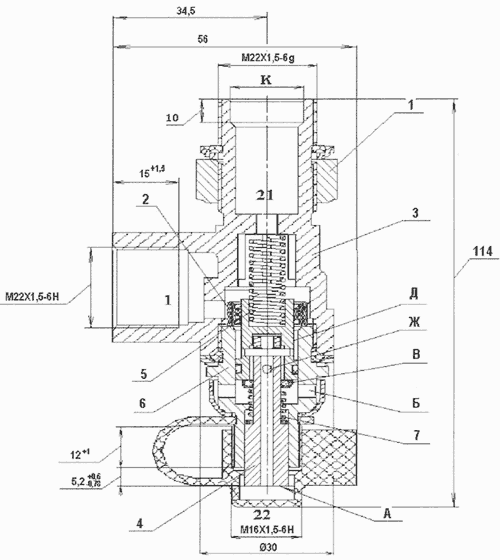

Рис. 1. Общий вид клапана накачки шин.
1 - гайка контровочная; 2 - клапан; 3 - корпус; 4 - золотник; 5 - пружина; 6 - корпус; 7 - пружина; А - торец золотника 4; Б, Ж - отверстия; В - клапан предохранительный; Д - кольцевая щель.

Описание работы

Крепление осуществляется при помощи хвостовика с резьбой М22х1,5-6д (рис. 1) с контровочной гайкой 1. Подвод давления осуществляется через вывод 1. Отбор сжатого воздуха происходит через выводы 21 и 22 клапана.

При воздействии на торец А золотника 4 усилием 300Н (рисунок 1) рабочая поверхность клапана 2 прижимается к седлу корпуса 3, перекрывая выход сжатого воздуха от вывода 1 в вывод 21. При этом сжатый воздух через кольцевой зазор Д и отверстия Ж попадает в центральное отверстие золотника 4 и далее в шину автомобиля.

При повышении давления сжатого воздуха в выводе 22 до величины 1,15-1,35 МПа открывается предохранительный клапан В и воздух через отверстия Б попадает в атмосферу. При снятии нагрузки с торца А золотника 4 клапан 2 под действием пружины 5 прижимается к торцу корпуса 6 перекрывая выход сжатого воздуха из вывода 1 в вывод 22.
